DESTILACION

Proceso de la destilación
Destilación, proceso que consiste en calentar un líquido hasta que sus componentes más volátiles pasan a la fase de vapor y, a continuación, enfriar el vapor para recuperar dichos componentes en forma líquida por medio de la condensación. El objetivo principal de la destilación es separar una mezcla de varios componentes aprovechando sus distintas volatilidades, o bien separar los materiales volátiles de los no volátiles. Sin embargo, la finalidad principal de la destilación es obtener el componente más volátil en forma pura. Por ejemplo, la eliminación del agua de la glicerina evaporando el agua, se llama evaporación, pero la eliminación del agua del alcohol evaporando el alcohol se llama destilación, aunque se usan mecanismos similares en ambos casos

Tipos de corrientes y sus propiedades
Tiene una corriente de entrada que es liquida y puede tener varios componentes, a la vez puede tiene varias corrientes de salida. En el caso del alcohol con el agua se usa la destilación para separarlos quedando como gases y luego se condensan para que queden de forma líquida pero cada uno a parte. Las propiedades mas comunes es que entran siendo líquidos y salen como líquidos de nuevo pero porque ya han sido condensados.

Para que se usa este método de separación
Se usa para separar un liquido de las diferentes impurezas que tenga y así lograr la purificación del mismo.




martes, 27 de julio de 2010

Tamizado

Tamizado

El tamizado es un método físico para separar mezclas. Consiste en hacer pasar una mezcla de partículas sólidas de diferentes tamaños por un tamiz o colador. Las partículas de menor tamaño pasan por los poros del tamiz atravesándolo y las grandes quedan retenidas por el mismo.





Tamices





Un tamiz es una malla de filamentos que se entrecruzan dejando unos huecos cuadrados. Es importante que esos cuadrados tengan todos el mismo tamaño, ya que éste determinará el tamaño de lo que va a atravesar el hueco, también conocido como "luz de malla". En la industria farmacéutica, se emplean tamices de varias luces de malla que pueden apilarse uno encima de otro, de manera que el de mayor luz de malla sea el superior y que ésta vaya disminuyendo hasta el tamiz inferior. Se deposita la muestra granulada en la parte superior y se pone todo el sistema en agitación, nada de presionar la muestra, de modo que el granulado pase a través de la malla por sí solo. Los gránulos más pequeños irán pasando, lógicamente, de tamiz en tamiz, descendiendo, mientras que los mayores se irán quedando en los tamices superiores.

Una vez realizado el tamizado, se van cogiendo los tamices uno a uno y se va leyendo el valor de la luz de malla. En el primer tamiz tendremos granulados de mayor tamaño que el valor que indica. En los inferiores, tendremos granulados de mayor tamaño que el que indica pero menores que la luz de malla del tamiz inmediatamente superior. Y, por último, los gránulos que hayan pasado todos los tamices tendrán un tamaño menor que la luz de malla del último tamiz.



Esto permite seleccionar un granulado de un tamaño (o un rango de tamaños) determinado y que sabemos que van a ser apropiados para trabajos posteriores. Es aplicable en otros campos, por ejemplo, para eliminar granos gruesos de arena que pueden dar una pasta granulosa y difícil de trabajar, comprobar la eficacia de un proceso de molienda, etc etc.

Series de tamices

SERIE INTERNACIONAL:

Esta serie toma como tamiz de referencia el de aberturacuadrada de 1 mm y los tamices sucesivos corresponden a la

serie cuya abertura es: 4 2

Los tamices de la serie internacional son designados deacuerdo con su abertura.

SERIE TYLER:

Toma como referencia el tamiz de 74 μm y cuyo diámetro dealambre es de 53 μm , su designación se realiza de acuerdo

con el número de aberturas por pulgada:

El tamiz de referencia Tyler es el de 200 mallas y los tamices sucesivos

obedecen a una relación2 o 4 2

Equipos industriales de tamizado

* Tamiz vibratorio lineal / Criba vibratoria lineal ZS

* Tamiz vibratorio lineal / Criba vibratoria lineal El tamiz vibratorio lineal ZS se aplica especialmente al tamizado de materiales de piedra, también es usado para la clasificación de productos de las industrias de carbones y minerales, materiales de construcción, electricidad, química, etc.. ...



* Tamiz vibratorio circular / Criba vibratoria circular YKYZ

* Tamiz vibratorio circular / Criba vibratoria circularEl tamiz vibratorio circular de la serie YZ/YK se aplica especialmente al tamizado de materiales de piedra, también está usado para la clasificación de productos de las industrias de carbones y minerales, materiales de construcción, electricidad, química, etc...





martes, 13 de julio de 2010


CRISTALES En física del estado sólido y química, un cristal es un sólido homogéneo que presenta una estructura interna ordenada de sus partículas reticulares, sean átomos, iones o moléculas. La palabra proviene del griego crystallos, nombre que dieron los griegos a una variedad del cuarzo, que hoy se llama cristal de roca. La mayoría de los cristales naturales se forman a partir de la cristalización de gases a presión en la pared interior de cavidades rocosas llamadas geodas. La calidad, tamaño, color y forma de los cristales dependen de la presión y composición de gases en dichas geodas (burbujas) y de la temperatura y otras condiciones del magma donde se formen.

Aunque el vidrio se le suele confundir con un tipo de cristal, en realidad el vidrio no posee las propiedades moleculares necesarias para ser considerado como tal. El vidrio, a diferencia de un cristal, es amorfo. Los cristales se distinguen de los sólidos amorfos, no solo por su geometría regular, sino también por la anisotropía de sus propiedades (que no son las mismas en todas las direcciones) y por la existencia de elementos de simetría. Los cristales están formados por la unión de partículas dispuestas de forma regular siguiendo un esquema determinado que se reproduce, en forma y orientación, en todo el cristal y que crea una red tridimensional (estructura reticular) que generalmente es muy refractiva.

En un cristal, los átomos e iones se encuentran organizados de forma simétrica en redes elementales, que se repiten indefinidamente formando una estructura cristalina. Estas partículas pueden ser átomos unidos por enlaces covalentes (diamante y metales) o iones unidos por electrovalencia (cloruro de sodio). En otras palabras, los cristales podrían considerarse moléculas colosales, pues que poseen tales propiedades, a pesar de su tamaño macroscópico. Por tanto, un cristal suele tener la misma forma de la estructura cristalina que la conforma, amenos que haya sido erosionado o mutilado de alguna manera.

Del estudio de la estructura, composición, formación y propiedades de los cristales se ocupa la cristalografía.

TIPOS DE CRISTALES Cúbico (cubo)
Tetragonal (prisma recto cuadrangular)
Ortorrómbico (prisma recto de base rómbica)
Monoclínico (prisma oblicuo de base rombica)
Triclínico (paralelepípedo cualquiera)
Romboédrico (paralepípedo cuyas caras son rombos)
Hexagonal (prisma recto de base hexagonal

martes, 11 de mayo de 2010

TIPOS DE TERMOMETROS

En física se utilizan varios tipos de termómetros, según el margen de temperaturas a estudiar o la precisión exigida. Como ya hemos señalado, todos se basan en una propiedad termométrica de alguna sustancia: que cambie continuamente con la temperatura (como la longitud de una columna de líquido o la presión de un volumen constante de gas).

Termómetros de líquido

Los termómetros de líquido encerrado en vidrio son, ciertamente, los más familiares: el de mercurio se emplea mucho para tomar la temperatura de las personas, y, para medir la de interiores, suelen emplearse los de alcohol coloreado en tubo de vidrio.

Los de mercurio pueden funcionar en la gama que va de -39 °C (punto de congelación del mercurio) a 357 °C (su punto de ebullición), con la ventaja de ser portátiles y permitir una lectura directa. No son, desde luego, muy precisos para fines científicos.


El termómetro de alcohol coloreado es también portátil, pero todavía menos preciso; sin embargo, presta servicios cuando más que nada importa su cómodo empleo. Tiene la ventaja de registrar temperaturas desde - 112 °C (punto de congelación del etanol, el alcohol empleado en él) hasta 78 °C (su punto de ebullición), cubriendo por lo tanto toda la gama de temperaturas que hallamos normalmente en nuestro entomo.

Termómetros fabricados alrededor de 1660 en Florencia (Italia)


Termómetros de gas

El termómetro de gas de volumen constante es muy exacto, y tiene un margen de aplicación extraordinario: desde - 27 °C hasta 1477 °C. Pero es más complicado, por lo que se utiliza más bien como un instrumento normativo para la graduación de otros termómetros.

El termómetro de gas a volumen constante se compone de una ampolla con gas -helio, hidrógeno o nitrógeno, según la gama de temperaturas deseada- y un manómetro medidor de la presión. Se pone la ampolla del gas en el ambiente cuya temperatura hay que medir, y se ajusta entonces la columna de mercurio (manómetro) que está en conexión con la ampolla, para darle un volumen fijo al gas de la ampolla. La altura de la columna de mercurio indica la presión del gas. A partir de ella se puede calcular la temperatura.


En un termómetro de gas de volumen constante el volumen del hidrógeno que hay en una ampolla metálica se mantiene constante levantando o bajando un depósito. La altura del mercurio del barómetro se ajusta entonces hasta que toca justo el indicador superior: la diferencia de los niveles (h) indica entonces la presión del gas y, a su través, su temperatura.

Termómetros de resistencia de platino

El termómetro de resistencia de platino depende de la variación de la resistencia a la temperatura de una espiral de alambre de platino. Es el termómetro más preciso dentro de la gama de -259 °C a 631 °C, y se puede emplear para medir temperaturas hasta de 1127 °C. Pero reacciona despacio a los cambios de temperatura, debido a su gran capacidad térmica y baja conductividad, por lo que se emplea sobre todo para medir temperaturas fijas.

Par térmico


Un par térmico (o pila termoeléctrica) consta de dos cables de metales diferentes unidos, que producen un voltaje que varía con la temperatura de la conexión. Se emplean diferentes pares de metales para las distintas gamas de temperatura, siendo muy amplio el margen de conjunto: desde -248 °C hasta 1477 °C. El par térmico es el termómetro más preciso en la gama de -631 °C a 1064 °C y, como es muy pequeño, puede responder rápidamente a los cambios de temperatura.

Varias sondas termométricas para ser utilizadas con un termómetro digital de termopares de laboratorio


Pirómetros

El pirómetro de radiación se emplea para medir temperaturas muy elevadas. Se basa en el calor o la radiación visible emitida por objetos calientes, y mide el calor de la radiación mediante un par térmico o la luminosidad de la radiación visible, comparada con un filamento de tungsteno incandescente conectado a un circuito eléctrico. El pirómetro es el único termómetro que puede medir temperaturas superiores a 1477 °C.


La temperatura del interior de un horno se mide con un termómetro de radiación o pirómetro

TERMOMETROS DE DILATACIÓN


Termómetros de líquido en vidrio

El vidrio del termómetro debe elegirse por su estabilidad y debe estar bien recocido. El bulbo, a altas temperaturas y presiones, está expuesto a aumento permanente de volumen, ocasionando que la indicación del termómetro sea más baja de lo debido.

Los termómetros de mercurio más exactos están graduados y calibrados para inmersión total; esto es, con todo el mercurio, incluyendo el del tubo, a la temperatura que se está: midiendo. Si parte del mercurio de la columna se extiende fuera de la región en que se ha de medir la temperatura, hay que aplicar una corrección a la lectura, basada en la longitud en grados de la columna emergente, en la diferencia de temperatura entre la columna emergente y el bulbo y en la ditalación relativa del mercurio y del vidrio.


Termómetro de Beckmann

El termómetro diferencial de Beckmann tiene una escala de 30 cm de largo, aproximadariiente, con una escala total de 5 6 6 grados C. en divisiones. de 0.01 de grado. Está construido de suerte que una parte del mercurio del bulbo puede ser trasladada a un depósito de manera que lleve el extremo de la columna de mercurio a la sección graduada para las zonas de temperaturas en que se han de medir las diferencias. Se emplea sólo para medir diferencias cle temperatura. La exactitud conseguida está entre 0.002 y 0.005 grados en la medida de cualquier intervalo dentro de los límites de la escala.

Termómetro de cinta bimetálica

Este termómetro consiste en una cinta hecha de dos metales de coeficientes de dilatación térmica muy diferente, tales como el Invar y el latón, soldados cara con cara en toda su longitud. La cinta puede ser casi recta o puede formar una espiral para conseguir mayor sensibilidad. Una elevación de temperatura cambia la curvatura de la cinta, puesto que el latón aumenta más rápidamente en longitud que el Invar. Si uno de los extremos es fijo, un indicador unido al extremo libre se mueve sobre una escala graduada en temperaturas o una pluma se mueve sobre una tarjeta movible para registrar la temperatura. Las cintas bimetálicas se emplean para obrar sobre contactos eléctricos que controlan la temperatura de habitaciones, baiíos de aire y hemos. Dentro del intervalo.

La respuesta a los cambios de temperatura es casi lineal. Dentro del intervalo de temperaturas aceptado (no superior a 1500 C. cuando se emplea el latón, considerablemente superior cuando se emplea en lugar del latón una aleación de cromo y níquel), los errores inherentes a la cinta son insignificantes. Pueden ocasionarse errores apreciables en el enlace mecánico. Hay una frna , la cual la cinta bimetálica es una espiral dentro de un tubo delgado de metal, y la aguja indicadora se mueve sobre una escala circular graduada, coaxial con el tubo. Puede reemplazar al termómetro de mercurio para numerosos usos.

Termómetros de sistemas llenos

Termómetros llenos de gas

El termómetro de gas de volumen constante, mencionado al hablar del establecimiento de la escala termodinámica de temperaturas, pertenece a la categoría de tennómetros llenos de gas y es el más exacto de este tipo. Sólo se emplea en los laboratorios de patrones a causa de su complejidad y de su tamaño. Para usos industriales, un termómetro por presión de gas consta de un elemento que mide la presión, como el tubo Bourdon conectado por un tubo capilar a una ampolla que se expone a la temperatura que se ha de medir. El sistema se llena, a presión, con un gas inerte, ordinariamente el nitrógeno. Puesto que la presión del gas en un recipiente cerrado es proporcional a su temperatura absoluta, el elemento medidor puede ser calibrado en grados de temperatura con una escala dividida uniformemente. Como el gas del elemento medidor y del tubo de conexión no está a la temperatura del bulbo, el volumen de éste tiene que ser grande para que los errores introducidos por la diferencia de temperatura del elemento medidor de la presión y del tubo capilar resulten insignificantes. El bulbo debe tener por lo menos cuarenta veces el volumen del resto del sistema. Por ello, y a causa del retardo en la transmisión de los cambios de presión por el tubo capilar, la longitud de éste se limita a un máximo de 60 m, y es preferible mucho menos.

La presión inicial en el termómetro de gas es ordinariamente de 10 a 35 Kg/cm². El par de torsión producido es entonces amplio para operar una pluma registradora cuando la dimensión de la escala es 200 grados centesirnales, o más. Las dimensiones de la escala menores de 50 grados no son recomendadas. Con una dimensión de escala de 200 grados, o más, la reproducibilidad de las lecturas es del orden de +- 1/4 % de aquella dimensión. El tiempo de respuesta tiende a ser largo, en parte a causa de la necesidad de transmitir los cambios de presión por medio de un tubo de calibre fino y en parte a causa del gran volumen y escasa conductividad térmica del nitrógeno. Para el volumen suficiente, el bulbo tiene ordinariamente 22 mm de diámetro, lo que da una respuesta lenta. El tiempo de respuesta puede ser disminuido consiguiendo el volumen deseado mediante el empleo de un tubo largo de 6.5 mm, ordinariamente en forma de hélice de 5 cm.

La temperatura es indicada por una aguja que se mueve sobre una escala graduada o se registra en un papel de gráficas sobre un cilindro por una pluma accionada por el elemento que mide la presión. La escala para los registradores rara vez es menor de 100 grados centesimales, pero en los aparatos indicadores el campo puede ser menor.

Las variaciones en la presión barométrica no suelen ser tan grandes que afecten apreciablemente las indicaciones pero los grandes cambios en altitud deben ser corregidos en la graduación.

Los termómetros de gas a presión se emplean en temperaturas entre -450 °F. y + 1000 °F. (-268 °C. y + 538 °C.), lo cual queda parcial o enteramente fuera de los límites de los sistemas de vapor a presión y en aplicaciones en que la menor exactitud y el mayor tamaño del bulbo no exigen la elección de un termómetro de alto costo del tipo de expansión de líquido.

Termómetros de vapor a presión

Los termómetros de vapor a presión utilizan el hecho de que en una vasija cerrada que no contiene más que un líquido y su vapor, llenando el líquido sólo parcialmente, el recinto, la presión es dependiente solamente de la especie del líquido y de su temperatura. Un uso muy extenso se hace de esta relación entre la presión del vapor y la temperatura en la medida y registro de las temperaturas industriales.

El termómetro de presión de vapor (fig. 1) se parece al termómetro de gas a presión en que consta de un bulbo, un tubo de conexión de longitud fija, de 1.5 a 75 m de largo, y un elemento sensible a la presión (fig. 2).

Termómetro de vapor a presión Elemento sensible a la presión

El bulbo está parcialmente ocupado por un líquido con una temperatura de ebullición bastante baja para producir una presión de trabajo de 5 a 35 Kg/cm² en el intervalo de temperaturas a cubrir. El extremo superior de este intervalo debe ser mas bajo que el punto crítico del líquido. Se emplean el cloruro de metilo, el anhídrido sulfuroso, el éter, el alcohol etílico y el tolueno, elegidos para la presión de vapor apropiacla según las relaciones de temperatura, la inercia de los metales empleados (-o el sistema y la disponibilidad del líquido en forma pura. Los citados líquidos cubren una gama de -180 hasta 300 °C.

La presión de vapor aumenta con la temperatura más rápidamente a medida que la temperatura se eleva, de suerte que la curva temperatura presión de vapor no es lineal, y las gráficas de temperatura tienen sus marcas de grados mucho más separadas en el extremo superior de la escala que en el inferior. Un aparato registrador de 10 a 100 °C. puede tener divisiones de 2 grados C. entre 10 y 40 °C. y solamente de medio grado desde 40 hasta 100 °C. La exactitud de la lectura es escasa en el extremo inferior de la escala. La reproducibilidad de los termómetros de vapor a presión es del orden de +- 1 %, y en algunos casos considerablemente mejor.

El nivel del bulbo con respecto al aparato de medición de la presión es importante, pues si la temperatura del tubo de conexión es inferior a la temperatura del bulbo, el vapor se condensará en el tubo de conexión. El aparato de medición de la presión está sometido a la presión del vapor en el bulbo más la carga hidrostática de esta columna de líquido si el bulbo está sobre el aparato de medición, o a la presión del vapor en el bulbo menos la carga hidrostática si el bulbo está bajo el aparato de medida. Si la temperatura de operación del bulbo ha de ser más alta que la temperatura del aparato de medida de la presión, el instrumento se gradúa para una diferencia de nivel definida, Deben hacerse correcciones si se cambia la elevación del bulbo.

Un gran defecto en este sistema de medida es el trastorno debido al paso del líquido desde el bulbo al elemento de presión, o inversarnente, cuando la temperatura medida cruza la temperatura del instrumento.

Termómetros de líquido en dilatación

En un termómetro de líquido en dilatación, el sistema se llena completamente con un líquido apropiado y consiste en un bulbo conectado por tubo capilar a un elemento en forma de hélice o espiral de Bourdon situado en la caja del instrumento. A medida que aumenta la temperatura y se dilata el líquido, la hélice tiende a deshacerse para proporcionar el aumento de volumen y es mayor. La presión de llenado elegida debe ser tal, que la temperatura de ebullición del líquido sea apreciablemente más alta que la mayor temperatura que el sistema haya de medir. Pueden medirse temperaturas desde -1 75 °C. hasta + 300 °C. (550 °C. para el mercurio). Aunque los cambios de volumen son relativamente pequeiios, las fuerzas ejercidas pueden ser grandes para
accionar el elemento, y por consiguiente, este tipo de medida se considera bueno para aparatos reguladores que requieran alto grado de estabilidad.

El origen mayor de error en este tipo de medida es la dilatación térinica del líquido que no está en el bulbo. Cuando la longitud del tubo es corta, el error está en su mayor parte en el elemento Bourdon, y normalmente se coloca un elemento bimetálico de corrección en la caja para compensar este error.

Cuando el tubo capilar es largo, se usa uno de estos dos métodos para la corrección:

1) Un hilo metálico central se coloca en el tubo capilar en toda su longitud; este hilo tiene un coeficiente de dilatación que corrige el cambio de volumen de] líquido. Normalmente se emplea esto únicamente en los sistemas llenos con mercurio.

2) Un segundo tubo capilar sin bulbo, cerrado en el extremo correspondiente al bulbo, va paralelo al tubo capilar desde el bulbo y acciona un Bourdon helicoidal idéntico en la caja del instrumento, de tal modo enlazado con el elemento original, que cualquier dilatación en este capilar corrector se resta del otro sistema y corrige toda dilatación, excepto la del bulbo medidor.

Cualquier dilatación térmica del bulbo es incluida automáticamente en la graduación del sistema. La dilatación térmica del tubo capilar y del elemento sensible, son del todo insignificantes.
valvula


Una válvula es un dispositivo mecánico con el cual se puede iniciar, detener o regular la circulación (paso) de líquidos o gases mediante una pieza movible que abre, cierra u obstruye en forma parcial uno o más orificios o conductos.[1]

Medidores de presión

La mayoría de los dispositivos que permiten medir la presión directamente miden en realidad la diferencia entre la presión absoluta y la presión atmosférica. El resultado obtenido se conoce como presión manométrica.

Presión absoluta = presión manométrica + presión atmosférica


La presión atmosférica al nivel del mar es 101.3 kPa, o 14.7 lb/in2 . Debido a que la presión atmosférica participa en gran número de cálculos, con frecuencia se usa una unidad de presión de una atmósfera (atm), definida como la presión media que la atmósfera ejerce al nivel del mar, o sea, 14.7 lb/in2 .

Barómetro

Instrumento para medir la presión atmosférica, es decir, la fuerza por unidad de superficie ejercida por el peso de la atmósfera. Como en cualquier fluido esta fuerza se transmite por igual en todas las direcciones. La forma más fácil de medir la presión atmosférica es observar la altura de una columna de líquido cuyo peso compense exactamente el peso de la atmósfera. Un barómetro de agua sería demasiado alto para resultar cómodo. El mercurio, sin embargo, es 13,6 veces más denso que el agua, y la columna de mercurio sostenida por la presión atmosférica normal tiene una altura de sólo 760 milímetros.

Barómetro de mercurio

Un barómetro de mercurio ordinario está formado por un tubo de vidrio de unos 850 mm de altura, cerrado por el extremo superior y abierto por el inferior. Cuando el tubo se llena de mercurio y se coloca el extremo abierto en un recipiente lleno del mismo líquido, el nivel del tubo cae hasta una altura de unos 760 mm por encima del nivel del recipiente y deja un vacío casi perfecto en la parte superior del tubo. Las variaciones de la presión atmosférica hacen que el líquido del tubo suba o baje ligeramente; al nivel del mar no suele caer por debajo de los 737 mm ni subir más de 775 mm. Cuando el nivel de mercurio se lee con una escala graduada denominada nonius y se efectúan las correcciones oportunas según la altitud y la latitud (debido al cambio de la gravedad efectiva), la temperatura (debido a la dilatación o contracción del mercurio) y el diámetro del tubo (por los efectos de capilaridad), la lectura de un barómetro de mercurio puede tener una precisión de hasta 0,1 milímetros.




Barómetro Aneroide

Un barómetro más cómodo (y casi tan preciso) es el llamado barómetro aneroide, en el que la presión atmosférica deforma la pared elástica de un cilindro en el que se ha hecho un vacío parcial, lo que a su vez mueve una aguja. A menudo se emplean como altímetros (instrumentos para medir la altitud) barómetros aneroides de características adecuadas, ya que la presión disminuye rápidamente al aumentar la altitud. Para predecir el tiempo es imprescindible averiguar el tamaño, forma y movimiento de las masas de aire continentales; esto puede lograrse realizando observaciones barométricas simultáneas en una serie de puntos distintos. El barómetro es la base de todos los pronósticos meteorológicos.




Manómetro de tubo abierto

Un aparato muy común para medir la presión manométrica es el manómetro de tubo abierto. El manómetro consiste en un tubo en forma de U que contiene un líquido, que generalmente es mercurio. Cuando ambos extremos del tubo están abiertos, el mercurio busca su propio nivel ya que se ejerce una atmósfera de presión sobre cada uno de ellos. Cuando uno de los extremos se conecta a una cámara presurizada, el mercurio se eleva hasta que la presiones se igualan.

La diferencia entre los dos niveles de mercurio es una medida de presión manométrica: la diferencia entre la presión absoluta en la cámara y la presión atmosférica en el extremo abierto. El manómetro se usa con tanta frecuencia en situaciones de laboratorio que la presión atmosférica y otras presiones se expresan a menudo en centímetros de mercurio o pulgadas de mercurio.



Bomba hidráulica


Una bomba es una máquina hidráulica generadora que transforma la energía (generalmente energía mecánica) con la que es accionada en energía hidráulica del fluido incompresible que mueve. El fluido incompresible puede ser líquido o una mezcla de líquidos y sólidos como puede ser el hormigón antes de fraguar o la pasta de papel. Al incrementar la energía del fluido, se aumenta su presión, su velocidad o su altura, todas ellas relacionadas según el principio de Bernoulli. En general, una bomba se utiliza para incrementar la presión de un líquido añadiendo energía al sistema hidráulico, para mover el fluido de una zona de menor presión o altitud a otra de mayor presión o altitud.

Existe una ambigüedad en la utilización del término bomba, ya que generalmente es utilizado para referirse a las máquinas de fluido que transfieren energía, o bombean fluidos incompresibles, y por lo tanto no alteran la densidad de su fluido de trabajo, a diferencia de otras máquinas como lo son los compresores, cuyo campo de aplicación es la neumática y no la hidráulica. Pero también es común encontrar el término bomba para referirse a máquinas que bombean otro tipo de fluidos, así como lo son las bombas de vacío o las bombas de aire
NEWTONIANO
Agua
La mayoría de las soluciones de sal en agua
Suspensiones ligeras de tinte
Caolín (mezcla de arcilla)
Combustibles de gran viscosidad
Gasolina
Kerosene
La mayoría de los aceites del motor
La mayoría de los aceites mineral



NO-NEWTONIANO
PRODUCCIÓN SEUDOPLÁSTICA, BINGHAM
PLÁSTICO, PRODUCCIÓN DILATANTE
Arcilla
BArro
Alquitrán
Lodo de aguas residuales
Aguas residuales digeridas
Altas concentraciones de incombustible en aceite
Soluciones termoplásticas del polímero
SEUDOPLÁSTICO
Lodo de aguas residuales
Celulosa
Grasa
Jabón
Pintura
Tinta de la impresora
Almidón
Soluciones del látex
La mayoría de las emulsiones
DILATANTE
Feldespato
Mica
Arcilla
Arena de la playa
Arena movediza
Almidón en agua
THIXOTROPIC - RHEOPECTIC
Tintas
La mayoría de las pinturas
Celulosa carboxymethyl
Gel de silicona
Grasas
Asfalto
Almidón
Bentonita
Soluciones del yeso en agua
Un fluido no newtoniano es aquél cuya viscosidad varía con la temperatura y presión, pero no con la variación dv/dy.

Aunque el concepto de viscosidad se usa habitualmente para caracterizar un material, puede resultar inadecuado para describir el comportamiento mecánico de algunas sustancias, en concreto, los fluidos no newtonianos. Estos fluidos se pueden caracterizar mejor mediante otras propiedades reológicas, propiedades que tienen que ver con la relación entre el esfuerzo y los tensores de tensiones bajo diferentes condiciones de flujo, tales como condiciones de esfuerzo cortante oscilatorio.

Un ejemplo barato y no tóxico de fluido no newtoniano puede hacerse fácilmente añadiendo almidón de maíz en una taza de agua. Se añade el almidón en pequeñas proporciones y se revuelve lentamente. Cuando la suspensión se acerca a la concentración crítica es cuando las propiedades de este fluido no newtoniano se hacen evidentes. La aplicación de una fuerza con la cucharilla hace que el fluido se comporte de forma más parecida a un sólido que a un líquido. Si se deja en reposo recupera su comportamiento como líquido. Se investiga con este tipo de fluidos para la fabricación de chalecos antibalas, debido a su capacidad para absorber la energía del impacto de un proyectil a alta velocidad, pero permaneciendo flexibles si el impacto se produce a baja velocidad.

Un ejemplo familiar de un fluido con el comportamiento contrario es la pintura. Se desea que fluya fácilmente cuando se aplica con el pincel y se le aplica una presión, pero una vez depositada sobre el lienzo se desea que no gotee.

Dentro de los principales tipos de fluidos no newtonianos se incluyen los siguientes:

Tipo de fluido Comportamiento Características Ejemplos
Plásticos Plástico perfecto La aplicación de una deformación no conlleva un esfuerzo de resistencia en sentido contrario Metales dúctiles una vez superado el límite elástico
Plástico de Bingham Relación lineal, o no lineal en algunos casos, entre el esfuerzo cortante y el gradiente de deformación una vez se ha superado un determinado valor del esfuerzo cortante Barro, algunos coloides
Limite seudoplastico Fluidos que se comportan como seudoplásticos a partir de un determinado valor del esfuerzo cortante
Limite dilatante Fluidos que se comportan como dilatantes a partir de un determinado valor del esfuerzo cortante
Fluidos que siguen la Ley de la Potencia seudoplástico La viscosidad aparente se reduce con el gradiente del esfuerzo cortante Algunos coloides, arcilla, leche, gelatina, sangre.
Dilatante La viscodidad aparente se incrementa con el gradiente del esfuerzo cortante Soluciones concentradas de azúcar en agua, suspensiones de almidón de maíz o de arroz.
Fluidos Viscoelásticos Material de Maxwell Combinación lineal "serie" de efectos elásticos y viscosos Metales, Materiales compuestos
Fluido Oldroyd-B Combinación lineal de comportamiento como fludio Newtoniano y como material de Maxwel Betún, Masa panadera, nailon, Plastilina
Material de Kelvin Combinación lineal "paralela" de efectos elásticos y viscosos
Plástico Estos materiales siempre vuelven a un estado de reposo predefinido
Fluidos cuya viscosidad depende del tiempo Reopéctico La viscosidad aparente se incrementa con la duración del esfuerzo aplicado Algunos lubricantes
Tixotrópico La viscosidad aparente decrece con la duración de esfuezo aplicado Algunas variedades de mieles, kétchup, algunas pinturas antigoteo

martes, 13 de abril de 2010

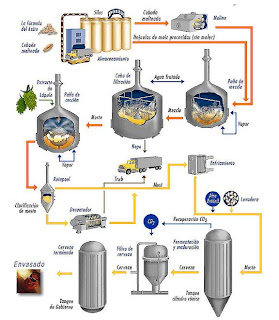

CARACTERISTICAS FISICO QUIMICAS DEL PROCESO DE LA CERVEZA
La cerveza es una bebida alcohólica muy antigua, desarrollada por los pueblos de los imperios mesopotámicos y por los egipcios, resultado de fermentar los cereales germinados en agua, en presencia de levadura.Aunque existen en el mercado cervezas de trigo, mijo y arroz, la más habitual es la obtenida a partir de la fermentación de la cebada.Una vez embebida de agua, la cebada se deja germinar a fin de que el almidón se convierta en azúcar soluble. Una vez conseguido este proceso, se seca y se tuesta más o menos, según se quiera obtener una cerveza pálida, dorada o negra.Para conseguir ese paladar amargo que caracteriza a la cerveza, se le añade lúpulo o, más exactamente, su flor, un cono de pétalos dorados que contiene resinas y aceites aromáticos. Para conseguir la mezcla de ambos sabores, se añade el lúpulo durante el proceso de ebullición de la cerveza, en las tinas de cobre, al tiempo que también se adiciona el azúcar. Sin la presencia del lúpulo, la masa en ebullición o Wort podría utilizarse para la destilación de whisky.Si la cerveza tiene mucho gas carbónico, ya sea natural o añadido, se denomina "Lager". La "Stout" es oscura y densa, algo dulzona, característica de Irlanda e Inglaterra. La "Bock" es densa y guarda algo de aroma de las levaduras. La cerveza clara es una clase inglesa, suave, endulzada y con intenso sabor a lúpulo.Desde 1945 la industria cervecera ha logrado un gran desarrollo; entre 1945 y 1965 se duplicó la producción mundial. El aumento de la producción y del consumo ha sido notable en países como Japón, URSS, México y España. INTRODUCCIONEL MISTERIO DE LA ELABORACION DE LA CERVEZAEl arte de fabricar de cerveza y vino se ha ido desarrollando a lo largo de 5.000-8.000 años. Debieron producirse varios descubrimientos independientes de que exponiendo al aire los jugos de frutas, o los extractos de cereales, se obtenían bebidas fermentadas.Explicar cómo sucede la fermentación no fue posible hasta el siglo XIX, lo que no impidió que se fueran introduciendo sucesivas mejoras en las técnicas de elaboración. Existen ilustraciones de la elaboración de cerveza que pertenecen al apogeo de las civilizaciones Egipcia y Babilónica, de unos 4.300 años de antigüedad; durante la civilización griega y más tarde durante la romana, el dominio del vino se convirtió en una cuestión de importancia para el mercado internacional. Esas bebidas alcohólicas resultaban particularmente atractivas para aquellos individuos de vida poco placentera, en cuanto que producían euforia alcohólica. Otras ventajas, inapreciadas en aquellos tiempos, eran la mejora relativa de la dudosa calidad microbiológica del agua, en virtud de su bajo pH y de su contenido alcohólico, y su valor nutritivo; además de su elevado valor calórico y de su riqueza en sustancias nitrogenadas asimilables, si contenían levaduras las bebidas en cuestión proporcionaban vitaminas del complejo B. En la Edad Media la elaboración de cerveza fue considerada un arte o un misterio, cuyos detalles eran celosamente guardados por los maestros cerveceros y sus gremios. Y ciertamente era un misterio, porque se desconocían las razones que justificaban las diversas etapas del proceso de elaboración, la mayor parte de los cuáles, como la fermentación, fueron descubiertas por casualidad. Así, el malteado consistía en la inmersión de la cebada en agua y en permitirle que germinara, pero no se conocía las razones por las que la cebada se ablandaba y se hacia dulce. De un modo similar se desconocían por qué convenía secar la cebada germinada a temperaturas relativamente frías, a lo que se buscaban explicaciones esotéricas.TIPOS DE CERVEZALa mayor parte de las cervezas producidas hasta la segunda mitad del siglo XIX eran fermentadas por levaduras que al final del proceso ascendían a la superficie y podían «desnatarse» (esto es, levaduras altas). Es muy probable que muchos cerveceros de las primeras épocas de la historia de la elaboración de la cerveza no se percatasen del valor de la nata recogida y la descartaran. La fermentación de las partidas subsiguientes tenía, por ello, que depender de las levaduras que contaminarán las vasijas no suficientemente limpias, el resto del utillaje y las materias primas. Pero las malas condiciones higiénicas también facilitaban la presencia de levaduras y bacterias que producían turbideces y aromas no deseados. Por estas razones, hasta tiempos recientes ha sido muy variable la calidad de distintas partidas y muchos cerveceros obtenían vinagre, en lugar de cerveza, a causa de las infecciones con bacterias acidoacéticas. El lúpulo se introdujo en Gran Bretaña desde Flandes en el siglo XVI, por inmigrantes de este origen. Entre los fabricantes de la cerveza tradicional, sin lúpulo, y los elaboradores de la nueva cerveza se estableció una dura competencia que generó algunos conflictos.Hoy, el término cerveza es una expresión genérica que abarca tanto lo que en Gran Bretaña se denomina «ale», una bebida a la que se le añade lúpulo, fabricada con levaduras altas, como aquellas otras bebidas de malta a las que se les añade lúpulo y son fermentadas con levaduras bajas.Las levaduras bajas son aquellas que al final de la fermentación se hunden y van al fondo; se emplearon por primera vez en Baviera. Rinden un producto de calidad superior al generado por la mayor parte de lavaduras altas. No es, por tanto sorprenderte que a partir del momento en que los bávaros las difundieron en otras regiones, estas levaduras hayan ido reemplazando progresivamente a las levaduras altas en la mayor parte del mundo. Se utilizan para producir las cervezas llamadas <>, palabra alemana que significa guarda, o permanencia en bodega.HISTORIA RECIENTE DE LA ELABORACION DE CERVEZALa elaboración de cerveza creció al mismo ritmo que lo hicieron las carreteras, los canales y los ferrocarriles. Este aserto es particularmente cierto en lo que se refiere a las grandes factorías elaboradoras de cerveza, capaces de sostener un mercado nacional (internacional en expansión, huellas del cual son marcas como «India Palé Ale», «Russian Stout», y «Export».Las fábricas de cerveza que mayor éxito tuvieron fueron aquellas que contaban con un abastecimiento de agua natural adecuado al tipo de cervezas que estaban elaborando. Así, Pilsen dio su nombre a las lagers pálidas europeas como «Pils» o «Pilsner». Hoy, sin embargo, cualquier agua puede modificarse de manera que reproduzca la de Burton-on-Trent o Pilsen. Las grandes industrias cerveceras tienen en esta época otros problemas relacionados con el agua especialmente los de si es o no adecuada para los generadores de vapor y los sistemas de lavado automático y si es o no posible ver tener grandes volúmenes de efluentes de la factoría a los desagües públicos.El descubrimiento de las máquinas de vapor permitió aumentar mucho el tamaño de los equipos de las fábricas de cerveza que originalmente utilizaban la fuerza humana o la hidráulica para mover sus máquinas. El problema capital de las fábricas era la necesidad de operar a bajas temperaturas en ciertas etapas del malteado y la elaboración de cerveza. Por eso, las campañas de malteado y elaboración de cerveza se limitaban en los países de clima templado al otoño, el invierno y la primavera y tanto las malterías como las industrias cerveceras eran impropias de los climas tropicales. Al comienzo del siglo XX se dispuso de equipos de refrigeración basa dos en la compresión de amoníaco, lo que permitió que el malteado y la elaboración de cerveza pudieran llevarse a cabo durante todo el año, tanto en los países y regiones de clima templado como en los tropicales.CRECIMIENTO DE LAS MICROCERVECERIAS La industria microcervecera abarca en el comercio exterior una demarcada importancia. Se puede decir que en cada país es necesaria su instalación e implementación puesto que la mayoría de estas empresas cerveceras están asociadas y la mayor parte de ellas cuentan con una acreditación de calidad lo que desarrolla en nivel tecnológico, ya sea como parte de la industria alimenticia que da cabida a innovaciones y mejoras aplicables, además, de producir ingresos al sector.Nuestro trabajo está encaminado hacia este proceso productivo debido a su constante desenvolvimiento, no solo en término de capacidades, sino también en prioridades principales como son: utilización de energía y materias primas de forma eficiente. Para ello nos hemos basado en una estructura organizativa con un proceso de fabricación con filosofía alemana, que no solamente consiste en la implantación de equipos con tecnología de punta, sino, que además de lograr una completa mecanización de las líneas de producción, estas se encuentran automatizadas en base a sistemas de control-mando.Hemos considerado que este tipo de empresa, engloba con los requerimientos especificados para la consecución de este trabajo de investigación concerniente a la materia de Equipo Industrial ya que el temario recibido en el transcurso de este ciclo se haya aplicado en su mayoría en el mismo.PROCESO DE ELABORACION DE LA CERVEZAEl proceso de Elaboración de Cerveza consta de tres etapas claramente definidas, que son Cocimiento, Fermentación y Reposo las cuales dependen exclusivamente del tipo de cerveza que se piensa elaborar, debido a que según la clase de cerveza varia la cantidad y tipo de Materia Prima. Esta es una de las causas principales por las cuales existen tantas variedades de cerveza. Siendo las otras el:• Tipo y naturaleza de Agua cervecera • Tipo y naturaleza de levadura cervecera • Tiempos y Temperaturas en Cocimiento • Tiempos y Temperaturas en Fermentación A continuación ponemos a disposición la siguiente presentación como parte de la puntuación total de evaluación y como fuente de información. EQUIPAMIENTO INDUSTRIAL EN UNA PLANTA CERVECERA MATERIAS PRIMAS Malta :Está constituida por granos de cebada germinados durante un periodo limitado de tiempo, y luego desecados. Generalmente la malta utilizada en la fabricación de la cerveza, no es elaborada en al propia fábrica sino obtenida directamente de proveedores externos. Lúpulo: El lúpulo es un ingrediente insustituible en la elaboración de la cerveza y no tiene ningún sucedáneo. El lúpulo: es indispensable para la elaboración de la cerveza, su sabor amargo agradable y su aroma suave característico, contribuye además, a su mejor conservación y a dar más permanencia a la espuma. Adjuntos (Grits)Debido a la alta fuerza diastásica (Fermento) de la malta es necesario agregar cereales no malteados a la cerveza para que su estabilidad sea buena. El uso de adjuntos produce cervezas de un color más claro con un sabor más agradable con mayor luminosidad y mejores cualidades de aceptación de enfriamiento. Agua Las características del agua de fabricación influyen sobremanera en la calidad de la cerveza. En la fabricación de cerveza se utiliza agua potable y sus características organolépticas deben ser completamente normales. Levadura: Son hongos microscópicos unicelulares que transforman los glúcidos y los aminoácidos en alcohol y CO2. Las cervezas elaboradas con levaduras flotantes (es decir, aquellas que flotan en la superficie del mosto en fermentación) reciben el nombre de tipo ale; las cervezas que se elaboran con levaduras que fermentan en el fondo de la cuba reciben el nombre de tipo lager. En el caso de las cervezas tipo lager, el hongo utilizado es el Saccharomyces carlsbergensisPROCESO DE ELABORACION DE CERVEZAMANEJO DE LAS MATERIAS PRIMASUna vez que la malta llega a la fábrica puede ser acopiada en unos silos de almacenamiento o pasar directamente a las cocinas (es la parte donde comienza a tratarse la malta). En el transcurso alas cocinas, la malta es sometida a un proceso de limpieza para retener las impurezas que se encuentren mezcladas (piedras, espigas, metales, etc.). De manera similar, ocurre con los adjuntos. ADECUACION DE LAS MATERIAS PRIMAS:Una vez que las materias primas (malta y adjuntos) han sometidos a los tratamientos adecuados de limpieza, son molidas al grado necesario para poderlas someter a los procesos: la malta pasa luego del molido por un proceso de tamizado en el que se selecciona las partículas de acuerdo al tamaño del tamiz, la harina que atraviesa por los tamices va directamente a la olla de mezclas; los adjuntos luego de ser molidos pasan directamente a la olla de crudos. OBTENCION DEL MOSTO:En la olla de crudos se vierte la totalidad del grits, más un 15% de malta con relación al grits, acondicionando un volumen de agua adecuado hasta obtener una masa uniforme por medio de agitación constante. Esta masa se hace hervir por espacio de unos minutos con el fin de encrudecer el almidón para facilitar el ataque de las enzimas. Al mismo tiempo que se hierve la masa de crudos, el resto de harinas de malta está en la olla de mezclas, a una temperatura de 50 a 55º C, con una cantidad también adecuada de agua, solubilizando sus componentes valiosos (maceración). Al final se obtiene de la olla de crudos, una masa hervida y apta para ser atacada por las enzimas y en la olla de mezclas una masa de malta cuyas enzimas están listas para actuar sobre el material crudo. Los crudos a una temperatura de 98º C son bombeados a la olla de mezclas, con agitación constante, obteniéndose una temperatura de 70 a 72º C. Luego la solución completa se somete a una temperatura de unos 76º C, temperatura a la cual, la acción enzimática es sumamente rápida y transforma la totalidad de los almidones en azúcares. Esta solución obtenida tiene muchas partículas en suspensión lo cual nos obliga a filtrarla. De la olla de mezcla pasa la masa a la olla de filtración, de la cual se obtiene, un líquido claro y azucarado llamado mosto; esta operación se conoce como primera filtración. Los materiales sólidos que quedan después de está filtración, quedan libres de mosto, pero se encuentran saturados de sustancias solubles aún valiosas; por este motivo se vierte sobre la olla de filtración agua a una temperatura de unos 75º C, comenzando la segunda filtración. Este mosto segundo, se reúne con el mosto de la primera filtración; de esta forma se obtiene en la olla de cocción el mosto total. En esta olla, durante un período largo de ebullición, se logra la destrucción de microorganismos. Durante este proceso de cocción, se agrega el lúpulo con el propósito de suministrar las sustancias amargas y aromáticas que dan el sabor característico a la cerveza; a más de esto, el proceso busca la inactivación de enzimas para evitar degradaciones y la coagulación de ciertas sustancias nitrogenadas que pueden causar turbidez si no se toman en cuenta. OBTENCION DE CERVEZA:El mosto saliente de la olla de cocción se envía al tanque de sedimentación. En este se retienen los materiales sólidos presentes en el mosto.El mosto libre de partículas en suspensión se bombea del tanque de sedimentación al tanque de fermentación. En este trayecto se enfría el mosto, empleando un equipo de refrigeración, a una temperatura entre 5 y 10º C que es la adecuada para la fermentación alcohólica; también se procede a airear el mosto antes de agregar la levadura pero sin dejar subir la temperatura para impedir el desarrollo de agentes contaminantes. El mosto frío y aireado se recibe en los Uni-Tank (que realizan el proceso de fermentación y de maduración), donde se les inyecta la levadura. En estos tanques se tiene en si la transformación del mosto en cerveza, ya que las enzimas contenidas en la levadura actúan sobre algunos de los compuestos presentes en el mosto. En el tiempo de fermentación de 5 a 7 días, se realiza la transformación fundamental de azúcar en alcohol y gas carbónico. Después de este proceso se obtiene la llamada cerveza verde, la cual es una bebida alcohólica con algo de gas carbónico; a esta cerveza le falta el afinamiento del sabor que se obtiene con la maduración. Una vez terminados los días de fermentación, la cerveza verde se bombea hacia los Uni-Tank de maduración al mismo tiempo que se baja su temperatura hasta una lo más próxima a los 0º C. En estos tanques permanece por periodo de 3 a 4 semanas. Luego la cerveza se filtra eliminando hasta el máximo las materias insolubles, como levadura o proteínas coaguladas que puedan contener. Una vez filtrada la cerveza, viene el proceso de carbonatación que consiste en una inyección de gas carbónico cuyo contenido es el necesario para que la cerveza produzca una buena formación de espuma. La cerveza saliente de los filtros y carbonatada, se recibe en los tanques de almacenamiento. TERMINACION Y ENVASE: De aquí pasa a la llenadora de botellas, donde se busca envasar la cerveza a un nivel fijo dentro de las botellas en las mejores condiciones asépticas posibles, con la menor agitación para eliminar la pérdida de gas carbónico, sin aumento de temperatura y sin inyección de aire. A pesar de que las botellas de envase han sido previamente esterilizadas, y en todo su recorrido la cerveza ha sido perfectamente controlada contra las infecciones, se debe pasteurizar, para garantizar su conservación durante periodos largos. La pasteurización consiste en calentar la cerveza a 60º C durante un corto tiempo, con el objeto de eliminar residuos de levadura que pueden pasar en la filtración. DESCRIPCION DE LOS EQUIPOS UTILIZADOS EN LA ELABORACION DE CERVEZA:En general, los diseños mecánicos, eléctricos y de control están automatizados a lo largo de todo el proceso puesto que aumentan la eficiencia de las operaciones y disminuyen los posibles riesgos de daños ocasionados por la manipulación.En la casa de fuerza que es donde salen todas las fuentes de energía que son necesarias para que funcione toda la planta, esta agrupada con las siguientes máquinas:CalderosUsados los del tipo pirotubulares, cuyos hogares constan de sopladores y quemadores para combustibles líquidos (en nuestro caso Diesel) que se encargaran de generar el vapor necesario para el edificio de cocinas. Cabe recalcar que para mayor rendimiento térmico el sistema de combustión, así como el de transporte continuo, se encuentran confinados en un cuerpo especialmente diseñado con aislamientos térmicos seleccionados para la aplicación y las temperaturas de operación.MotoresSon empleados en el accionamiento de las bandas transportadoras, los transportadores de canguilones, bombas, ventiladores y compresores. Para los accionamientos, de preferencia, en la adquisición de motores de corriente alterna que funcionan a una velocidad constante donde su eficiencia será la máxima únicamente cuando la carga es máxima, se acoplaran accionamientos de velocidad ajustable de corriente alterna con el propósito de variar la frecuencia de la potencia suministrada al motor con el fin de reducir la velocidad para que concuerde con la necesidad de carga.Motores DieselPueden ser empleados en la generación de energía eléctrica caso no se satisfaga la demanda por la compañía de electricidad y en caso de emergencias por apagones en tiempo de estiaje.BombasSon del tipo axial y se emplean para transportar los diferentes fluidos conformados a lo largo del proceso. Por lo general empleados en evacuaciones realizadas en el edificio de cocinas, como las salidas entre: Olla de crudo, olla de mezclas, olla de filtración (afrechos), olla de cocción, sedimentador, tanques de fermentación, tanques de maduración, tanques de almacenamiento y por ultimo hacia la llenadora.Se propone el empleo de bombeo programado para satisfacer pronta y eficientemente la presión y caudales requeridos en cualquier instante, sin aplicar una fuerza innecesaria y con un mantenimiento mínimoCompresoresEmpleados en su mayoría del tipo pistón, permiten el funcionamiento de: el sistema de aire comprimido para la inyección del aire en la fermentación y en la maduración, el sistema de enfriamiento mecánico directo de refrigeración con gas amoniaco y el transporte y llenado del gas carbónico producido en la fermentación para la conformación del producto final.El rendimiento del sistema de aire comprimido puede aumentarse mediante el uso de aire de entrada de los lugares más fríos posibles, puesto que el aire frío es más denso y requerirá menos energía para ponerlo a la presión requerida para su inyección en los tanques.VentiladoresSe utilizan en las instalaciones de recepción de malta así como en la instalación de molienda para extracción de polvo.NOTA: En la línea de producción, se maneja un código de colores para distinguir las diferentes fuentes de energía. Los más importantes son: el azul, que representa el agua; el color verde representa al vapor de agua pura utilizado en el edificio de cocinas; el color anaranjado es el gas amoniaco, que sirve para enfriar las salas frías y para procesar la fermentación de la cerveza; el azul rey es el gas carbónico que se libera en la fermentación y se utiliza en el envasado; el color gris es la electricidad; y el amarillo es aire comprimido que se utiliza para hacer funcionar algunas máquinas.Transporte Cambio y AlmacenamientoBandas Transportadoras. Usadas para el transporte de la malta y adjuntos desde su recepción realizada por camiones hasta los elevadores y transportadores de canguilones hacia las tolvas de dosificación o canalones. Son bandas deslizadoras en pasantes de lámina de metal y bandas de protección contra el polvo.Su velocidad de flujo es pequeña debido al peso de la malta y los adjuntos, que en este caso viene determinado por el grado de humedad que estos contengan.Elevadores y Transportadores de Canguilones. Empleados para mover la malta y los adjuntos en forma vertical, receptándolos de las bandas transportadoras procediendo de esta forma a descargarlos por encima de la polea del eje de cabezal conductor en la parte superior sobre los silos de almacenamiento. Estos canguilones son por lo común bandas flexibles con bolsas.Transportadores Oscilantes. Los cuales constan de una zaranda o tamiz que por medio de un sistema vibratorio selecciona las partículas de acuerdo al tamaño de la zaranda. La harina que pasa por las zarandas pasa directamente a una tolva de harinas.Montacargas. Utilizadas como máquinas para manejo de materiales mas comunes. Dentro del extenso campo de aplicación de estos, la realiza su modelo más básico que es el de contrapeso tipo estibador. Se destinan a las operaciones de cargas de camiones en la sección de empaque, transportando las javas o chancletas. EQUIPOS AFINES AL PROCESO DE LA CEREVEZA Molinos. Empleados para el desprendimiento de la película del grano de malta, triturándose el cuerpo principal del almidón al grado necesario para poderlo someter a proceso.Intercambiadores de calor. Son usados para enfriar el mosto en su recorrido hacia los tanques de fermentación y facilitar la acción del amoniaco como refrigerante.Horno de Túnel (Pasteurizador). Cuya determinación, a pesar de que las botellas de envase han sido previamente esterilizadas y todo su recorrido ha sido perfectamente controlados contra las infecciones la cerveza se debe pasteurizar, para garantizar su conservación durante periodos largos, la pasteurización consiste en calentar la cerveza a 60º C durante un corto tiempo, con el objeto de eliminar residuos de levadura que pueden pasar en la filtraciónLlenadora (Envasadora). Busca envasar la cerveza a nivel fijo dentro de las botellas en las mejores condiciones asépticas posibles, con la menor agitación para eliminar la pérdida de gas carbónico, sin aumento de temperatura y sin inyección de aire. El llenado de las botellas es un proceso en series que en el transcurso de las botellas son lavadas con sosa cáustica para evitar cualquier tipo de microorganismo en ella. A la botella ya llena se le hace pasar por unos censores electrónicos que distinguen si una de ellas no tiene algo propio, no está totalmente llena o está rota. En el llenado, a la cerveza se le agrega gas carbónico y agua caliente para que ésta haga espuma y no exista aire al momento de taparla.Bombas Dosificadoras. Inyectaran la levadura en la etapa de fermentación a los tanques.Filtros. Por lo general se tienen: filtros lauther que sirven para separar el mosto dulce de la masilla. Estos filtros tienen un falso fondo en el cual cae el líquido y se va quedando la masilla (ésta masilla se aprovecha como alimento de ganado), filtro que consiste en panes de celulosa (masa filtrante), eliminando hasta el máximo las materias insolubles, como levadura o proteínas coaguladas que puedan contener la cerveza.Los filtros diatomeas de placas cierran el ciclo de clarificación de la cerveza previa a la etapa del envasado.Tanques de Contrapresión.Los cuales son
herméticos. En el momento del almacenamiento de la cerveza una vez carbonatada estos tanques, poseen entradas de cerveza controladas por medio de presión, con el fin de evitar que exista desprendimiento de gas, debido a la turbulencia en el seno de la cerveza.Tanques Whirpool. Utilizados en la clarificación del mosto donde este se bombea y se hace pasar a alta velocidad a través de una tubería tangencial a la pared del tanque, creando un flujo en el mosto que a medida que va perdiendo velocidad va provoca la deposición de los sólidos en suspensión.Centrífugas. Como paso previo a la clarificación de la cerveza, ésta es utilizada para eliminar un 99% de la levadura presente.
